三邊封真空袋薄膜分切的質量不穩(wěn)定怎么解決
時間: 2015-08-21 14:21:13     來源: 三邊封真空袋

??
          三邊封真空袋薄膜分切后的質量與分切過程中設定的工藝參數(shù)有密切關系。那么，真空膜分切后可能會有哪些質量缺陷以及產(chǎn)生的主要原因是什么？東莞銘鑫小編將一一介紹。

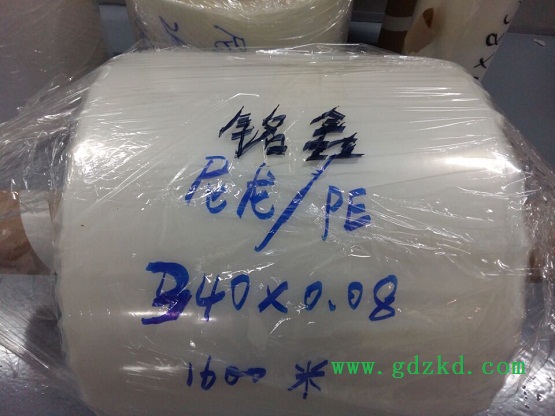

分切工藝對薄膜分切質量的影響
    真空薄膜分切后的質量與分切過程中設定的工藝參數(shù)有密切關系。
從分切設備上來看，先進的分切機必須具有高精度的張力、壓力設定，張力、壓力遞變，速度調節(jié)，運行過程中各工位張力、壓力調節(jié)及母卷擺動等功能。分切時要根據(jù)薄膜分切寬度、薄膜厚度、薄膜材質及分切直徑的變化等，有規(guī)律地設定、調節(jié)分切工藝參數(shù)。否則，盡管能夠制出優(yōu)質的拉伸薄膜，但最終分切得到的卻是低劣產(chǎn)品。

分切真空膜的質量通常是用分切后產(chǎn)品的外觀質量來檢驗。分切時產(chǎn)品外觀存在的質量缺陷及其產(chǎn)生的主要原因如下：
1.縱向條紋（縱皺）：分切機展平輥（橡膠輥）的角度不正確；薄膜厚度公差大；收卷、放卷張力過大；收卷機上母卷有較明顯的皺紋；薄膜與紙芯粘貼不好。

2.產(chǎn)品表面有硬塊、麻點：接觸壓力大；原料配方不恰當；薄膜厚度公差大（往往出現(xiàn)在較厚的部位）；切刀不鋒利，粉塵落入膜內(nèi)；環(huán)境衛(wèi)生差，灰塵多；薄膜靜電大；紙芯表面不平。

3.產(chǎn)品端面出現(xiàn)錯位：收卷、放卷張力小；接觸壓力小；收卷臂不平衡；薄膜表面摩擦系數(shù)小；分切速度太快；母卷游動速度太快。

4.端面出現(xiàn)星形褶皺：內(nèi)緊外松引起的星形褶皺，產(chǎn)生的原因是分切時張力衰減量控制不恰當；內(nèi)松外緊引起的星形褶皺，產(chǎn)生的原因是張力衰減量、壓力變化控制不當或厚度公差發(fā)生變化。

5.分切產(chǎn)品表面硬度偏差較大：薄膜厚度不均勻；紙芯彎曲；接觸輥壓力不平衡。

6.翹邊：切刀不鋒利；接觸壓力大；放卷張力大；選用切刀類型不對。

東莞銘鑫包裝材料制品廠，專業(yè)生產(chǎn)真空袋，三邊封真空袋，消泡劑真空袋，防潮真空袋，鋁箔袋
